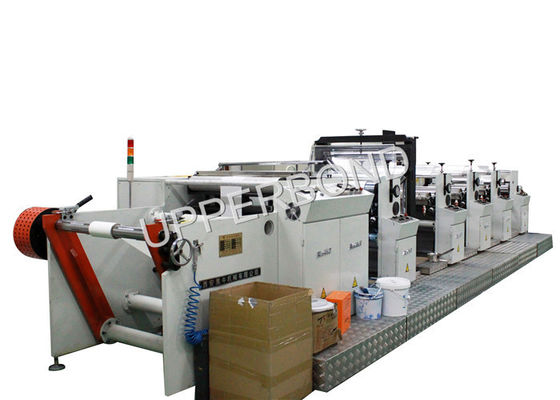

120 m/min Hochgeschwindigkeitsdruckmaschine mit 5 Farben


120 m/min Hochgeschwindigkeitsdruckmaschine mit 5 Farben




Eigenschaften

Die Druckmaschine WY-700 ist eine Hochgeschwindigkeitsdruckmaschine, die von unserer Firma speziell für die Eigenschaften von Papier entwickelt und hergestellt wurde. Es kombiniert den Hochgeschwindigkeitsdruck mit hoher Fertigproduktrate und nimmt die Standardmodulgravierungsdruckmethode an.die sich als die beste Ausrüstung für den Papierdruck herausstellt..

unter vollständiger Berücksichtigung der Besonderheiten des Papierdrucks und seiner Weiterverarbeitung,Das Design der Druckmaschine sollte über die doppelstationsfreie automatische Aufklebervorrichtung verfügen, um das effiziente Funktionieren der Maschine während des gesamten Prozesses zu gewährleisten.

Neue Technologie und Zubehör werden in der Entwicklung und im Design weit verbreitet, was die Kapazität und Zuverlässigkeit der Maschine erheblich verbessert.



Technische Parameter



Die Struktur der Druckmaschine

Der Druckteil besteht aus Druckmaschine, Trocknungsbacker, Wärmetauscher und Antriebssystem.

• Druckerei

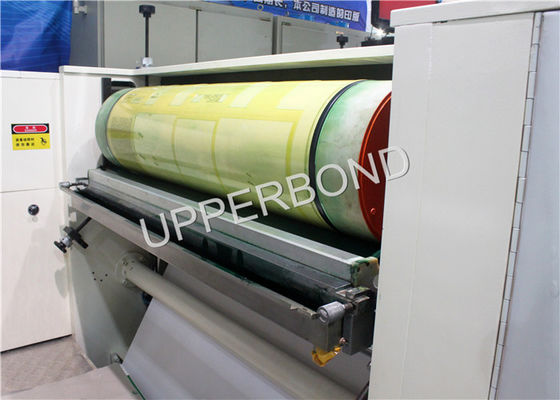

Der Teil des Druckes ist 5 Farben Standard-Gravurdruck, Schraubklinge Druckluftregelung, Camping der Formenrolle nehmen die Form der pneumatischen Klemmung der Welle an.Die Wand und der Schacht sind aus hochfesten Gusseisen hergestellt, die mehrfach manuell korrigiert und verarbeitet wurden, mit hoher Präzision und Stabilität. Pneumatischer Druckdruckschrauber, die Druckregelung des Schraubers ist bequem, der Schrauber ist mit einem unabhängigen axialen Auslauf ausgestattet.Arbeitszustand machen Tinte Versorgung mehr Einheitlichkeit und stellen Sie sicher, dass der Schaber eine längere Lebensdauer hat. Einweichen der Tintenbehälter in Verbindung mit dem Schabblatt verwendet, um die Form Rolle kann vollständig in den Arbeitsprozess infiltriert, nicht leicht zu stecken, wenn bei niedriger Geschwindigkeit,und macht die Formenrolle in einem relativ geschlossenen Zustand, Tinte-Abstoßung Phänomen nicht leicht zu passiert bei hoher Geschwindigkeit

Die Tinteversorgung verwendet eine pneumatische Tintepumpe, die die Tinte vollständig mischen lässt, und gleichzeitig kann das Druckproblem vermieden werden, das durch die Farbsedimente entsteht.Das Tinteversorgungssystem ist mit einem Sekundärfilter (Import und Export) ausgestattet, kann verhindern, dass Rückstände, Klärwasser usw. in den Druckbereich gelangen, Tinte Fässer aus Edelstahl, es sieht schön aus und korrosionsbeständig,Kraftübertragung zwischen vier Gruppen nimmt keine Freizeit Federanschluss zur Verbindung, kann eine präzise Synchronisierung der Leistungsübertragung gewährleistet werden; auch aufgrund der Konstruktion der fortschreitenden Spannungssteigerung erfolgt der Druck mit hoher Genauigkeit und Stabilität.Der Druck und der Empfang sind einheitliche Gusseisenwand, hat eine gute Stoßdämpfung und eine ausreichende Steifigkeit, um die hohe Geschwindigkeit der Maschinenleistung und die langfristige Arbeitsstabilität zu gewährleisten.Druckmodus des Zylinders (Abbildung 8), Druckplatte kann willkürlich in einem großen Umfang mit einem Durchmesser von 140-140 mm eingestellt werden, geeignet für den Druck Produkt wiederholt Längenänderung erheblich.

Es kann willkürlich mit einem automatischen Ausrichtungssystem zwischen den verschiedenen Gruppen ausgestattet werden, das System kann auf der Benutzeranforderung basieren, die inländische oder importierte Ausrüstung zu verwenden,Es kann automatischen Überdruck zwischen verschiedenen Druckgruppen erreichen, ist die Ausrichtungsgenauigkeit besser als 0,2 mm.

Die Ausrichtung der Achsen wird manuell vorgenommen, über die Beobachtungsskala am Handrad schnell und genau angepasst.

(2)Trocknungsbacken

Das Trocknen des Bäckers ist der Weg der Translationsumgebung, hat einen großen Bewegungsbereich, macht es bequemer, das Verschleiß des Papiers und die Führung der Rollerreinigung zu betreiben.Unabhängig von der äußeren Heizkreislaufanlage, heißem Wind mit hoher Geschwindigkeit über die Oberflächendüse des Trocknungsbackers auf das Papier gesprüht (Abbildung 10), so daß das Lösungsmittel schnell verdunstet und entlässt.Ein Teil des Abgases wurde durch einen Abluftventilator nach außen gezwungenEin längeres Trocknungsbackofen ist besser geeignet, um die Papieroberfläche mit Trockenfarbe bei niedriger Temperatur zu drucken.Es hat einen stärkeren Ofen nach der letzten Druckgruppe gesetzt, so daß das Papierdrucktintenlösungsmittel vollständig verdunsten kann, um den eigenartigen Geruch des Druckprodukts zu beseitigen und die Qualität des Produkts zu verbessern.

(3)Wärmeaustauschsystem

Das Wärmeaustauschsystem ist unabhängig von der Maschinenseite.Elektrische Heizung und Dampfheizung können schnell austauschbar sein (die Maschine nutzt den elektrischen Heizmodus), um den Anforderungen verschiedener Benutzer gerecht zu werden (Abbildung 11)., über die MJYS-Druckregelungsmodul-Verhältnisregelung durch den SR73-Temperaturregler zur Einstellung der Heizungstemperatur (oder elektrischer Dämpferantriebe),Es kann den Warmstrahltemperaturbereich innerhalb von + oder - 2 °C gewährleisten, Zugventilator adoptiert den Split-Typ Geräuscharme Ventilator, geringer Lärm beim Laufen, hohe Zuverlässigkeit.

(4)Plattenübertragungssystem

Das Getriebesystem besteht aus einer Plattenkegel-Oberwelle und einem Differenzgetriebe in gerader Ligaform, das Getriebe ist mit einem Handkupplungsgetriebe ausgestattet, die Platte ist praktisch und eine grobe Version.Durch die Registrierung elektrische Maschine auf dem Differentialmechanismus, und das Differenzialsystem im Antriebsgetriebe kann präzise automatische Registrierung realisieren.die mehrstufige Leistungsübertragung durch leere elastische Kupplung, um den Antrieb präziser und reibungsloser zu machen.

mit einer Breite von nicht mehr als 20 mm

Das Entwickeln und Walzen nimmt ein Doppelwandmodell an, die Achse des Entwickelns und Walzens nimmt beide 76 mm an, der Rollendurchmesser des Entwickelns und Walzens kann bis zu 1300 mm betragen

Kontrollsystem und Betriebsverfahren

Dieses Steuerungssystem umfaßt hauptsächlich: Touchscreen-Mensch-Maschine-Schnittstelle; PLC-intelligentes Steuerungssystem; Empfangs- und Entleerungssystem, konstante Spannungssystem der automatischen Steuerung,Korrektursystem der automatischen Steuerung, freischaltende und rollende Traktion synchrone Servo-Steuerung mit Druckstation, der Computer automatisch auf Registersystem, Computer stroboskopische Überwachungssystem,Automatische Temperaturregelung des Ofens, elektrische, pneumatische, Zuglüfter usw. der Steuerung der PLC-Sequenz und der Sicherheitsverriegelung,wichtige Teile des Betriebszustands der Einheit, z. B. Temperaturüberwachung des Reduzierungsgehäuses und Alarmfunktionen, usw.

Die oben genannten Teile haben alle separate Anweisungen für die Betriebsreferenz, Betreiber, bitte lesen Sie sorgfältig und wissen gut über die Leistung und den Betrieb.

Das Betriebssystem der Maschine hat zwei Arbeitszustände, einer ist eine manuelle Bedienung, ein anderer ist ein automatischer Arbeitszustand, der Arbeitszustand wird durch Master Ark Dial Section Switch ausgewählt.

Bei manuellem Betrieb wird die Funktion der einzelnen Teile der Maschine, immer einschließlich der Trocknungs­ und Schließmaschine, durch die Kombination und Trennung der Wischwalze erfolgt.Kombination und Trennung des Schraubers, Kombination und Trennung der Traktion usw.

Alle über die manuelle Bedienung bis zu Steuerungsschaltern, um zu erkennen, im automatischen Zustand, kann die oben genannte Bedienung durch eine Tastenaktion ausgeführt werden.
